组数 分类 | 1组 | 2组 | ||
模型 | 常规额定电压（V） | 模型 | 常规额定电压（V） | |
标准 | H2J-1-* | AC24 、AC110/120 、AC230 DC12 DC24，dc48 dc48 dc110 | H2J-1- | AC24 、AC110/120 、AC230 DC12 DC24，dc48 dc48 dc110 |
内置动作指示灯 | H2J-1-*l | H2J-1-*l | ||
二极管，操作指示灯内置 | H2J-1 - “ Ld | DC12，dc24，dc48 dc110 | H2J-1 - “ Ld | DC12，dc24，dc48 dc110 |
RC电路，操作指示灯内置 | H2J-1 - “ LRC | AC230 | H2J-1 - “ LRC | AC230 |
使用锁定按钮和内置操作指示灯 | H2JT-1-*L。 | AC24 、AC110/120 、AC230 DC12 DC24，dc48 dc48 dc110 | H2JT-1-*L。 | AC24 、AC110/120 、AC230 DC12 DC24，dc48 dc48 dc110 |
使用锁定按钮，操作指示灯和内置二极管 | H2JT-1-*ld | DC12，dc24，dc48 dc110 | H2JT-1-*ld | DC12，dc24，dc48 dc110 |
使用锁定按钮，操作指示灯和内置的RC电路 | H2JT-1-*LRC | AC230 | H2JT-1 - “ LRC | AC230 |
注意：1。最小订单数量为20件。请在最低订单数量的倍数中下订单。
2。请咨询员工以获取其他电压规格。
线圈规格（23°C）
物品 额定电压 | 线圈电阻（Q） | 动作电压（V） | 释放电压（V） | 最大允许电压（V） | 功耗（VA，W） | |
交流 | 6 | 16.6 | ≤Rated电压80％ | ≥5级电压30％ | 额定电压130％ | 约1.1〜1.4VA（50Hz） |
12 | 66.2 | |||||
24 | 265 | |||||
48 | 1060 | |||||
100/110 | 4600 | |||||
110/120 | 5565 | |||||
200/220 | 18400 | |||||
230 | 22260 | |||||
DC | 5 | 47.2 | ≤Rated电压75％ | ≥5的电压10％ | 额定电压130％ | 约0.53W |
6 | 67.9 | |||||
12 | 270 | |||||
24 | 1090 | |||||
48 | 4350 | |||||
100 | 18870 | |||||
110 | 22830 |
注意：线圈电阻是指时线温度为 +23℃时值。当额定电压为时，AC线圈电阻的公差为±15％，直流线圈电阻为10％
产品性能
接触电阻 | ≤100mq或更少（DC6V 1A） | ||
动作时间 | 小于15毫秒 | ||
发布时间 | 直流类型：小于10ms； AC类型或内置RC电路，DC，二极管类型小于20ms | ||
工作频率 | 机械的 | 18000吨/h | |
电的 | 1200Times/h | ||
承受电压 | 绝缘抗性 | 1000MΩ（500VDC） | |
在线圈和接触之间 | AC5000V 1分钟 | ||
在同一杆的触点之间 | AC1000V 1分钟 | ||
在不同的电线杆的触点之间 | AC3000V 1分钟 | ||
振动 | 故障振荡 | 10〜55Hz（双振幅1.5mm） | |
耐用的振动 | 10〜55Hz（双振幅1.5mm） | ||
震惊 | 故障冲击 | 98m/s² | |
耐用的影响 | 980m/s² | ||
环境 | 环境温度 | -40℃-70℃ | |
环境湿度 | 5％-85％RH | ||
机械的 | 超过1000万次 | ||
耐用性 重量 | 电气（电阻载荷） | 100000及以上 常规类型大约19克，按钮类型约20克 | |
联系人参数
加载 | 1C/0 | 2C/0 |
项目 | 电阻负载 | 电阻负载 |
额定负载 | AC250V 12A | AC250V 8A |
DC30V 12A | DC30V 8A | |
额定电流 | 12a | 8a |
最大开关功率 | 3000VA/360W | 2000VA/240W |
最大接触电流 | 12a | 8a |
接触表格 | 1C/0 | 2C/0 |
接触材料 | 银合金 | |
加载 物品 | 标准 | 二极管，RC内置类型 |
操作环境温度 | -40℃-85℃*1 | -25℃〜70℃*2 |
操作环境湿度 | 5％-85％RH | 5％-85％RH |
*1。没有冰或冷凝。
*2。由于二极管的温度和所使用的组件，环境温度的上限为70°C。

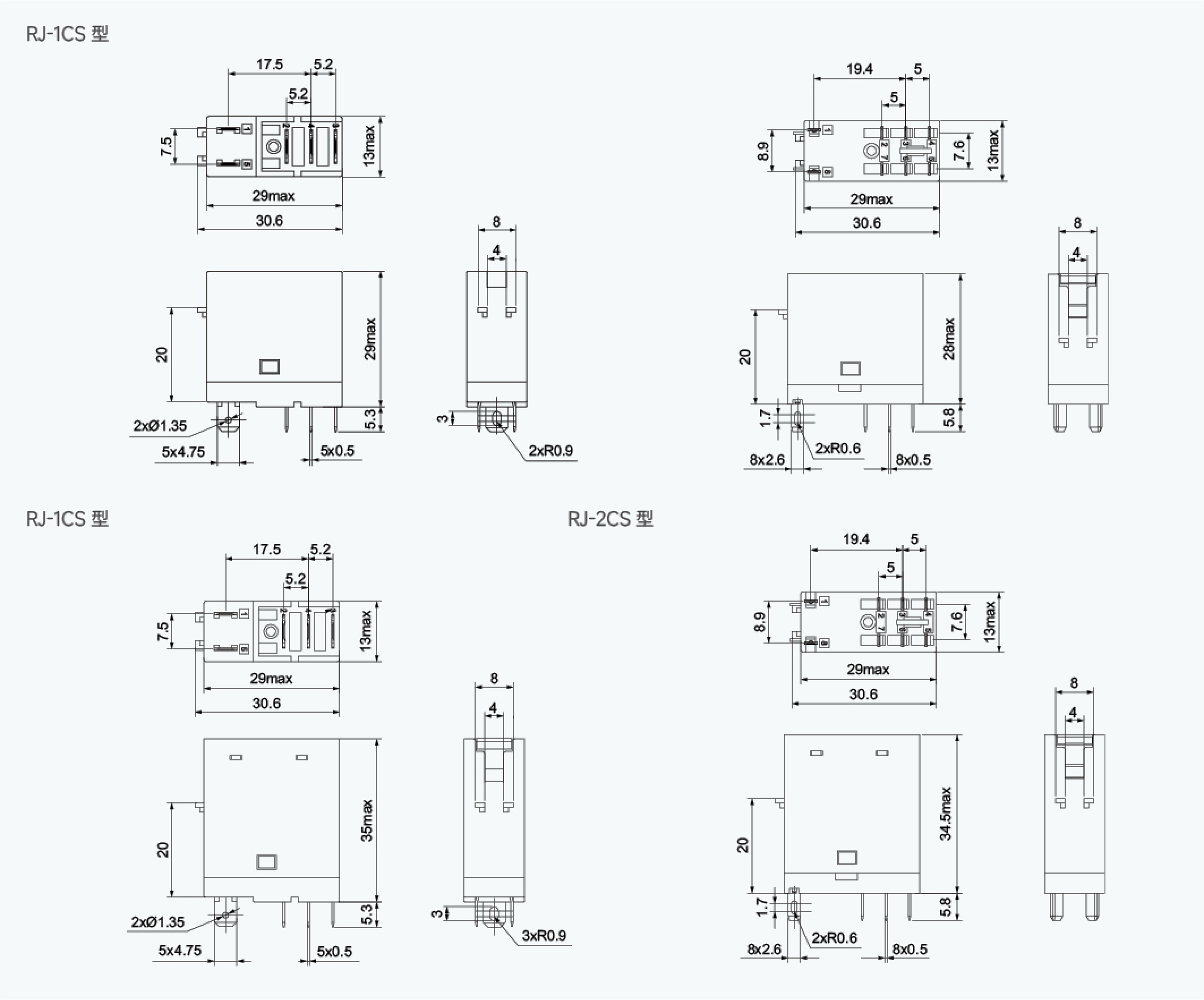

继电器维度
