联系人参数 | 接触表格 | 1s | 2s | |
接触载荷（电阻） | 12A/250VAC，30VDC | 8A/250VAC，30VDC | ||
开关功率（电阻） | 3000VA，360W | 2000VA，240W | ||
接触电阻（初始） | ≤50mΩ | |||
接触材料 | Ag合金 | |||
电气生活 | 1×10⁵次 | |||
机械生活 | AC：3×10' | |||
DC：5×10次 | ||||
性能参数 | 引进电压（23℃） | DC：≤75％（额定电压），AC：≤80％（额定电压）50/60Hz（额定电压） | ||
释放电压（23℃） | DC：210％（额定电压），AC：230％（额定电压）50/60Hz（额定电压） | |||
最大电压（23℃） | 110％（额定电压） | |||
线圈功率 | DC（W） | 约0.53 | ||
AC（VA） | 约0.9 | |||
关闭时间（额定电压） | ≤20ms | |||
发布时间 （额定电压） | 交流 | ≤20ms | ||
DC | ≤10ms，内置的自由轮二极管类型：≤20ms | |||
绝缘抗性 | ≥1000MQ（500VDC） | |||
中等承受电压 | 在同一杆的触点之间 | 1000VAC/1分钟 | ||
在相对极的触点之间 | 3000VAC/LMIN（泄漏电流1MA） | |||
在触点和线圈之间 | 5000VAC/LMIN（泄漏电流1MA） | |||
环境温度 | -40〜70℃ | |||
环境湿度 | 5％〜85％RH | |||
气压 | 86-106KPA | |||
冲击阻力 | 稳定 | 98m/s² | ||
力量 | 980m/s² | |||
振动 | 10-55hzdouble振幅：1.5mm | |||
安装 | 插件 | |||
包裹 | 防尘盖类型 | |||
重量 | 约20克 | |||
线圈规格（23°C）
额定电压 | 6 | 12 | 24 | 36 | 48 | 100-110 | |
线圈电阻ω | 68 | 270 | 1080 | 2440 | 4300 | 18800 | |
额定电压 | 6 | 12 | 24 | 48 | 115 | 230 | 240 |
线圈电阻ω | 16 | 62 | 240 | 1080 | 6000 | 23000 | 25000 |

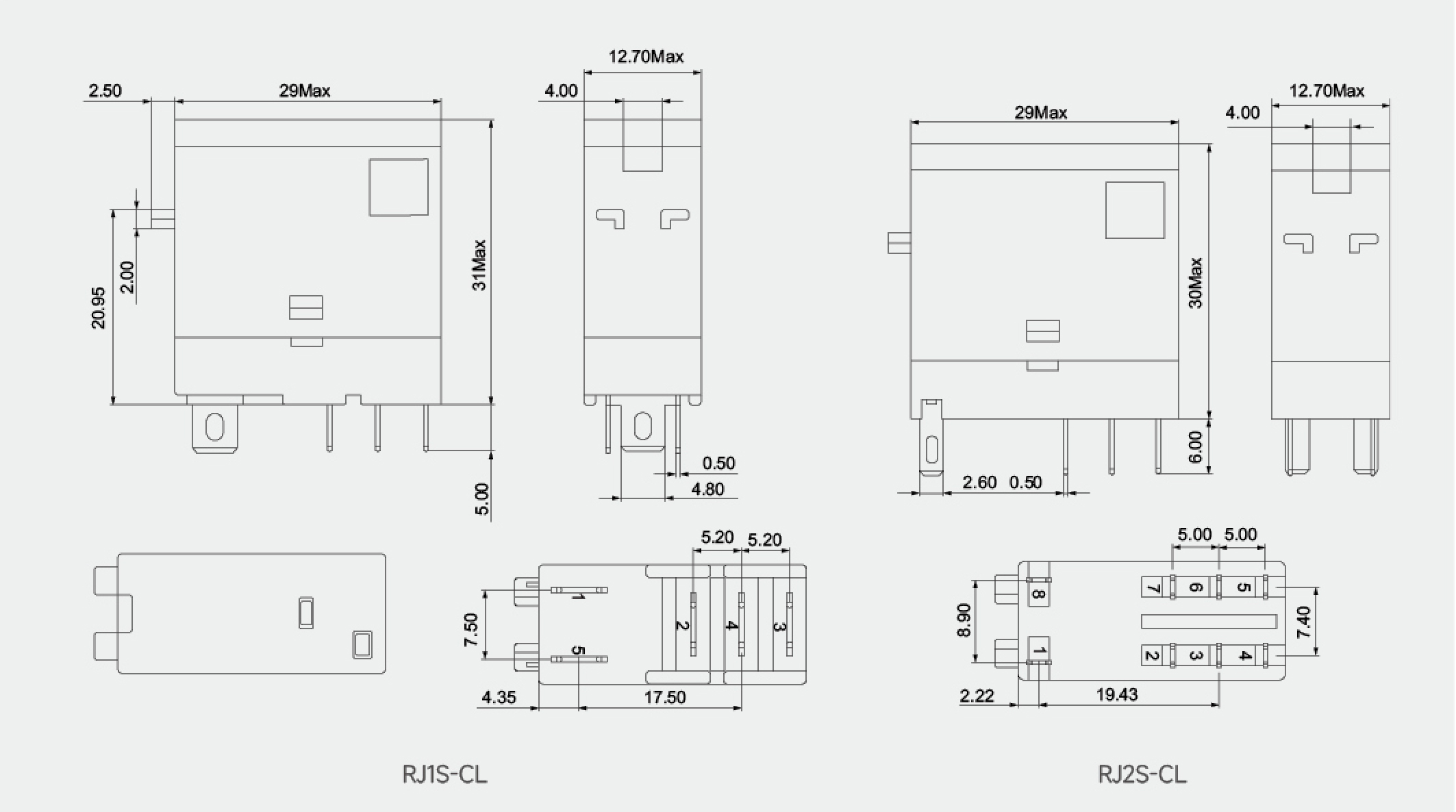

外观尺寸（mm）

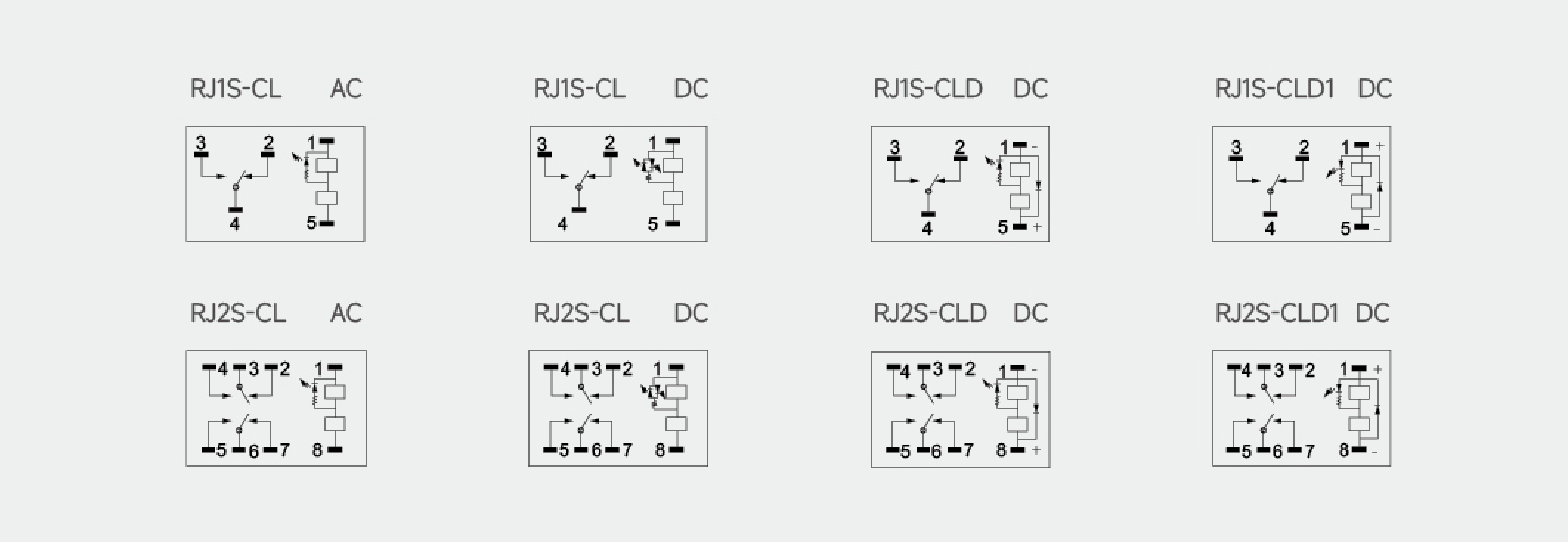

接线图
