物品 额定电压 | 线圈电阻（ω） | 动作电压（V） | 释放电压（V） | 最大允许电压（V） | 功耗（VA 、W） | |
DC | 6 | 16.6 | ≤Rated电压80％ | ≥5级电压30％ | 额定电压130％ | 170MW |
12 | 66.2 | |||||
24 | 265 | |||||
48 | 1060 | |||||
100/110 | 4600 | |||||
110/120 | 5565 | |||||
200/220 | 18400 | 210MW | ||||
230 | 22260 |
注意：1。线圈电阻是指时线温度为 +23℃时值。线圈电阻：额定电压≤12V线圈电阻±10％；额定电压> 12V线圈电阻±15％。
2。最大允许电压是指继电器线圈在短时间内可以承受的最大电压值。
3。对于额定电压≥48V的产品，为了保护线圈免受损坏，必须采取措施来抑制测试和应用过程中线圈产生的过电压（例如：与线圈并行连接二极管等）。
产品性能
接触电阻 | 非镀金触点≤100mΩ或更少，镀金触点≤30mΩ（DC6V 1A） | |
动作时间 | 8ms 或更少 | |
发布时间 | 4ms 或更少 | |
承受电压 | 绝缘抗性 | 1000MΩ2（500VDC） |
在线圈和接触之间 | AC4000V 1分钟 | |
在同一杆的触点之间 | AC1000V 1分钟 | |
振动 | 故障振荡 | 10-55Hz（双振幅1.5mm） |
耐用的振动 | 10-55Hz（双振幅1.5mm） | |
震惊 | 故障冲击 | 49m/s² |
耐用的影响 | 980m/s² | |
环境 | 环境温度 | -40℃-85℃ |
环境湿度 | 5％-85％RH | |
机械的 | 超过1000万次 | |
耐用性 电（电阻载荷）重量 | 通常打开的类型超过60,000次（高温85°C，1秒开，9秒） | |
通常打开类型超过30,000次（高温85°C，1秒和9秒）约5G | ||
联系人参数
加载 物品 | 1C/0 |
电阻负载 | |
额定负载 | AC250V 6A |
DC30V 6A | |
额定电流 | 6a |
最大开关功率 | 1500VA/180W |
最大接触电流 | 6a |
接触表接触材料 | 1C/0 银合金 |
物品 | 加载 | 标准 |
操作环境温度*1操作环境湿度 | -40℃-85℃*1 5％〜85％RH | |

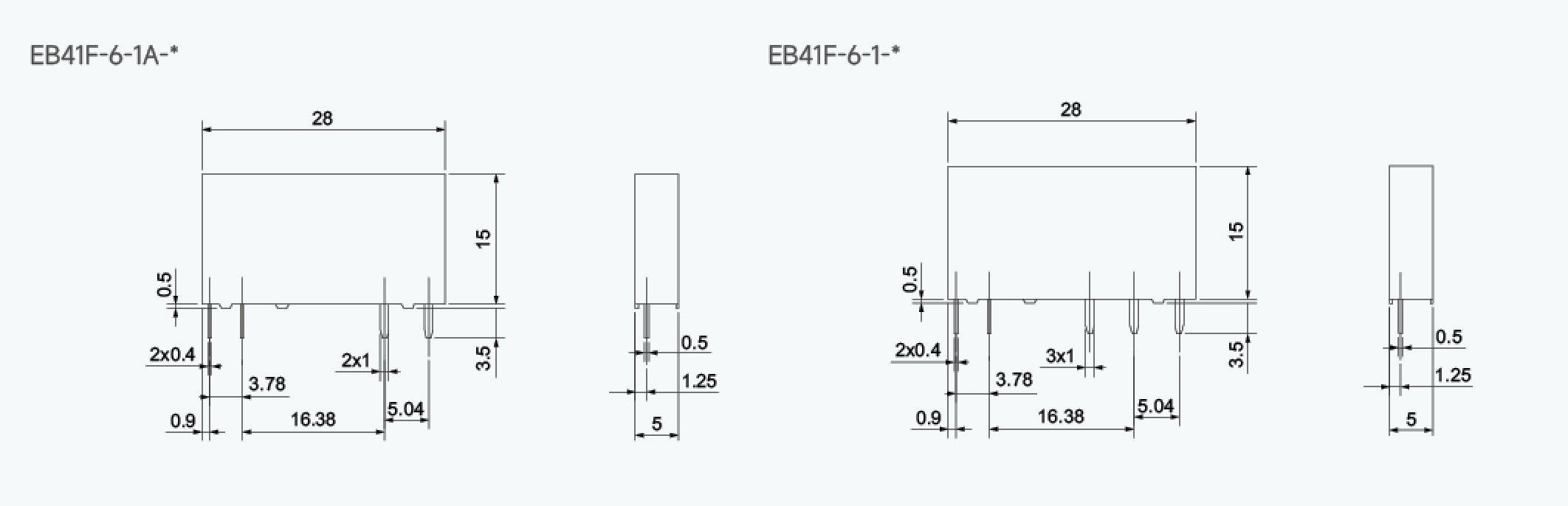

继电器维度
