联系人参数 | 接触表格 | 2C | 4C | |
接触载荷（电阻） | 8A/250VAC，30VDC | 5A/250VAC，30VDC | ||
开关功率（电阻） | 2000VA，240W | 1250VA，150W | ||
接触电阻（初始） | ≤50mq | |||
接触材料 | Ag合金 | |||
电气生活 | 1×10⁵Times | |||
机械生活 | AC：2×10'Times | |||
DC：5×10'Times | ||||
性能参数 | 引进电压（23℃） | DC：≤75％（额定电压），AC：≤80％（额定电压）50/60Hz（额定电压） | ||
释放电压（23℃） | DC：> 10％（额定电压），AC：> 30％（额定电压）50/60Hz（额定电压） | |||
最大电压（23℃） | 110％（额定电压） | |||
线圈功率 | DC（W） | 约0.9 | ||
AC（VA） | 约1.2 | |||
关闭时间（额定电压） | ≤20ms | |||
发布时间 （额定电压） | 交流 | ≤25ms | ||
DC | ≤15ms，内置的自由轮二极管类型：≤25ms | |||
绝缘抗性 | ≥1000MQ （500VDC） | |||
中等承受电压 | 在同一杆的触点之间 | 1000VAC/1分钟 | ||
在相对极的触点之间 | 2Z：2000VAC/1分钟（泄漏电流1MA） | |||
4Z：1500VAC/1分钟（泄漏电流1MA） | ||||
在触点和线圈之间 | 2000VAC/LMIN（泄漏电流1MA） | |||
环境温度 | -40-70℃ | |||
环境湿度 | 5％-85％RH | |||
气压 | 86-106KPA | |||
冲击阻力 | 稳定 | 98m/s² | ||
力量 | 980m/s² | |||
振动 | 10〜55hzDouble振幅：1mm | |||
安装 | 插件 | |||
包裹 | 防尘盖类型 | |||
重量 | 约32克 | |||
线圈规格（23°C）
额定电压 | 6 | 12 | 24 | 48 | 100〜110 | 220 |
线圈电阻ω | 41 | 165 | 662 | 2725 | 11440 | 53780 |
额定电压 | 12 | 24 | 48 | 110〜120 | 220〜240 | |
线圈电阻ω | 45 | 180 | 785 | 4430 | 15900 |
注意：线圈电阻公差：线圈额定电压标称值低于110V 1±10％ω，高于110V 1±15％ω。

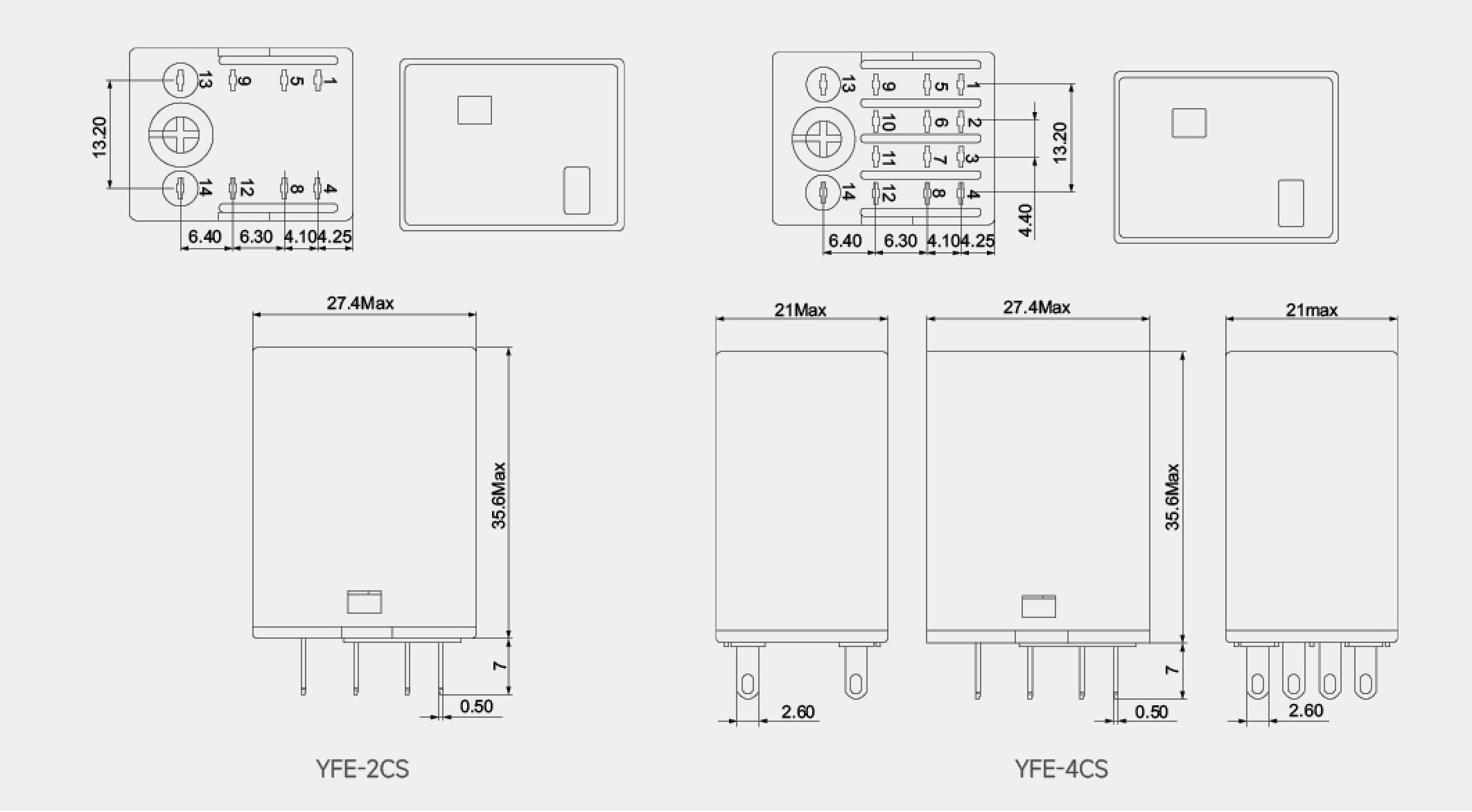

尺寸（mm）

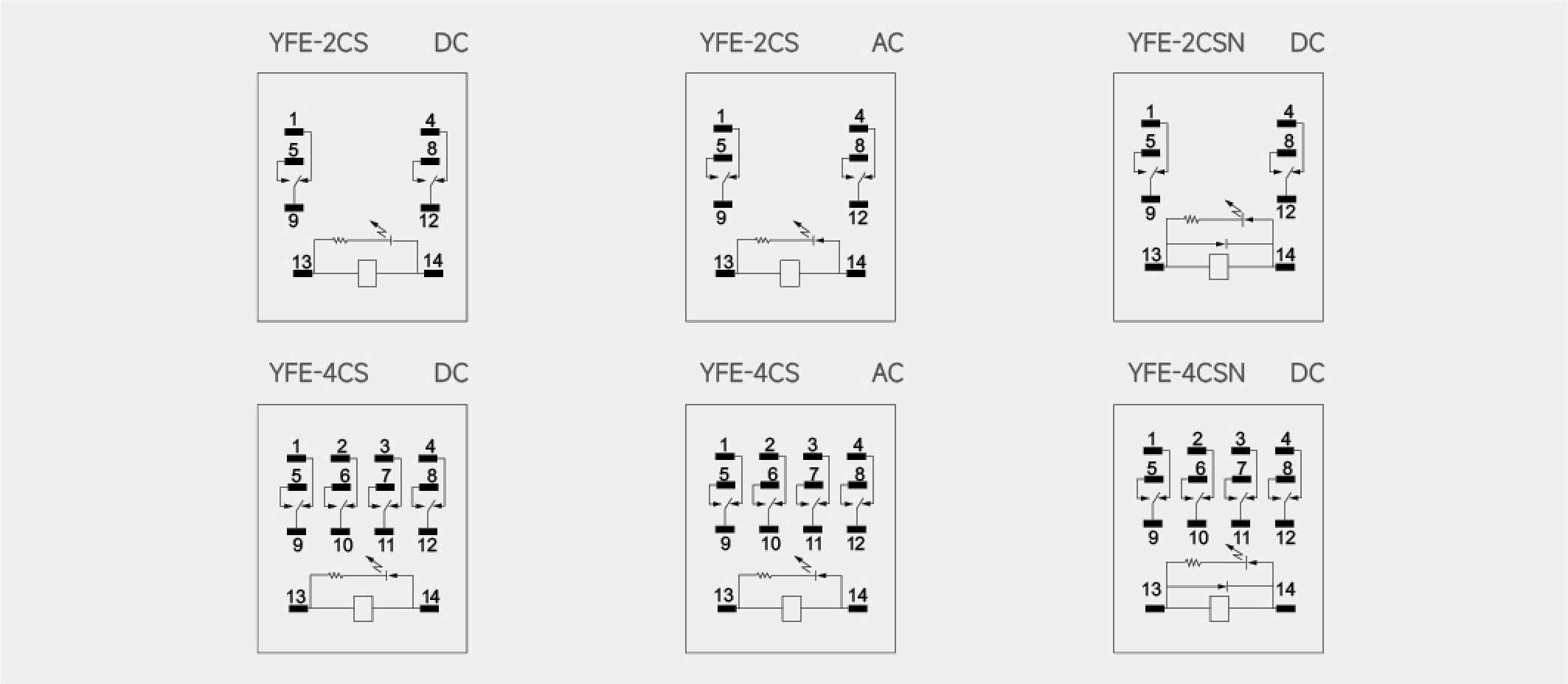

接线图
