联系人参数 | 联系人类型 | 2C | |
接触载荷（电阻） | 10A/250VAC，30VDC | ||
开关功率（电阻） | 2500VA，300W | ||
接触电阻（初始） | ≤50mq | ||
接触材料 | Ag合金 | ||
电气生活 | 1×10⁵Times | ||
机械生活 | AC：2×10'Times | ||
DC：5×10'Times | |||
性能参数 | 引进电压（23℃） | DC：≤75％（额定电压），AC：≤80％（额定电压）50/60Hz（额定电压） | |
释放电压（23℃） | DC：≥10％（额定电压），AC：≥30％（额定电压）50/60Hz（额定电压） | ||
最大电压（23℃） | 110％（额定电压） | ||
线圈功率 | DC（W） | 约0.9 | |
AC（VA） | 约1.2 | ||
引进时间（额定电压） | ≤20ms | ||
发布时间 （额定电压） | 交流 | ≤25ms | |
DC | ≤15ms，内置的自由轮二极管类型：≤25ms | ||
绝缘抗性 | ≥1000MQ（500VDC） | ||
电介质承受电压 | 在同一杆的触点之间 | 1000VAC/1分钟 | |
在不同的电线杆的触点之间 | 2000VAC/LMIN（泄漏电流1MA） | ||
在触点和线圈之间 | 2000VAC/LMIN（泄漏电流1MA） | ||
环境温度 | -40-70℃ | ||
环境湿度 | 5％-85％RH | ||
气压 | 86-106KPA | ||
冲击阻力 | 稳定 | 98m/s² | |
力量 | 980m/s² | ||
振动 | 10-55Hz双重振幅：1mm | ||
安装方法 | 插件类型 | ||
包装类型 | 防尘盖类型 | ||
重量 | 约32克 | ||
线圈规格（23°C）
额定电压V.DC | 6 | 12 | 24 | 48 | 100〜110 | 220 |
线圈电阻ω | 41 | 165 | 662 | 2725 | 11440 | 53780 |
额定电压V.AC | 12 | 24 | 48 | 110〜120 | 220〜240 | |
线圈电阻ω | 45 | 180 | 785 | 4430 | 15900 |
注意：线圈电阻公差：线圈额定电压标称值低于110V 1±10％ω，高于110V 1±15％ω。

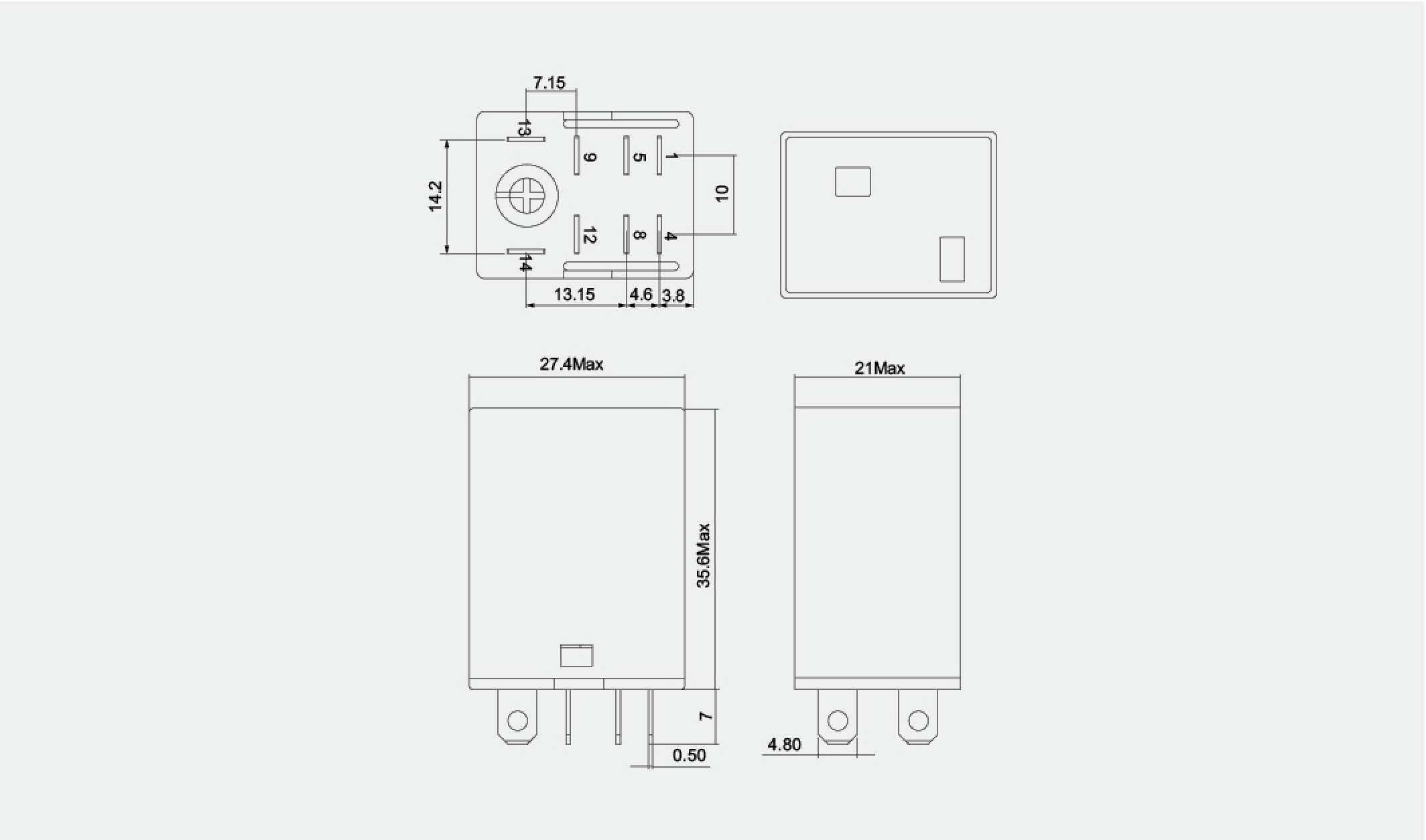

外观尺寸（mm）

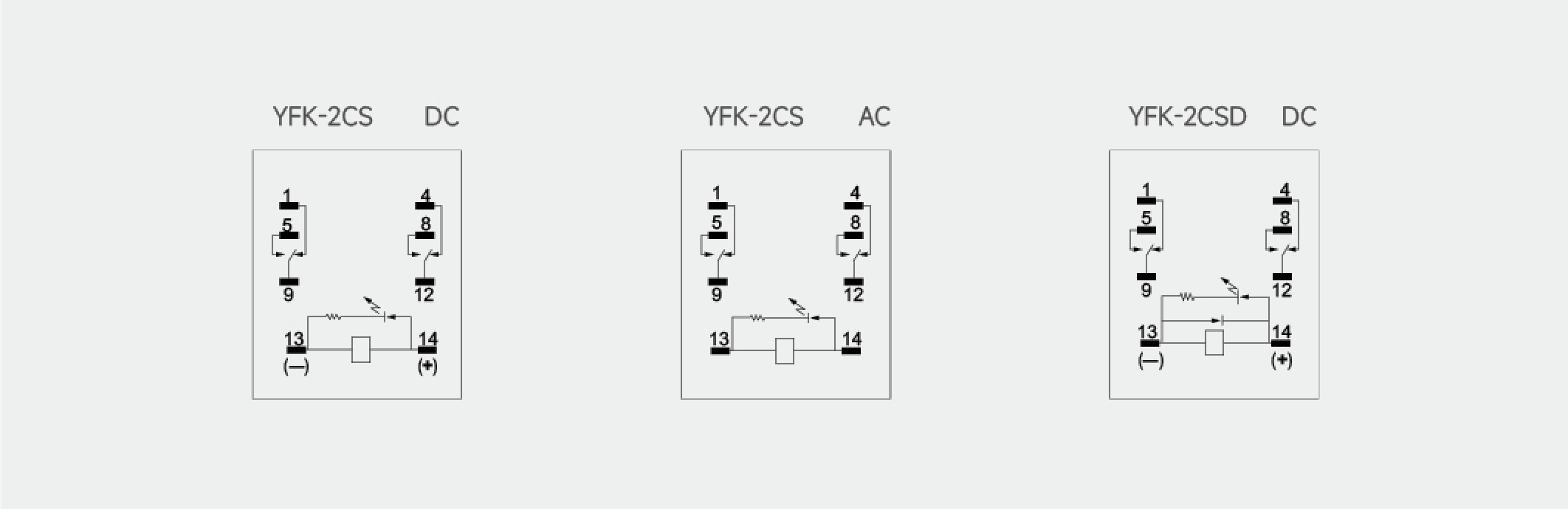

接线图
