形式 | 1a 、1b、1c | 2a、2b、2c | ||
接触 | 加载 | 电阻 | 10A/250VAC，30VDC | 5A/250VAC，30VDC |
发动机 | 1/3HP，240VAC，1/2HP，240VAC | 1/6HP，240VAC | ||
开关功率（电阻） | 2500VA，300W，4000VA，480W | 1250VA，150W，2000VA，240W | ||
开关功率（电阻） | ≤50mΩ | |||
材料 | 银合金 | |||
电寿命（频率为1 on，1秒） | ≥10⁵Times（1800 OPS/H） | |||
机械寿命（频率300次/1分钟） | ≥10时（18000 OPS/h） | |||
引进电压 | DC：≤75％，AC：≤80％ | |||
释放电压 | DC：≤10％，AC：≤30％ | |||
最大电压 | 110％ | |||
绝缘抗性 | ≥1000m2（500VDC） | |||
线圈功率 | DC（W） | 0.53 | ||
AC（VA） | 1.0 | |||
关闭时间（额定电压） | ≤20ms | |||
释放时间（额定电压） | ≤20ms | |||
初始电压 | 在同一杆的触点之间 | 1000VAC/1分钟（泄漏电流1MA） | ||
在相对极的触点之间 | 1000VAC/1MN（泄漏电流1MA） | |||
在触点和线圈之间 | 5000VAC/1分钟（泄漏电流1MA） | |||
环境温度 | -40-+55℃ | |||
环境湿度 | 35％〜85％RH | |||
气压 | 86-106KPA | |||
冲击阻力 | 10G（半骨波脉冲：11ms） | |||
振动阻力 | 10〜55hzDouble振幅：1.0mm | |||
安装 | WeldingPCB | |||
重量 | 17G | |||

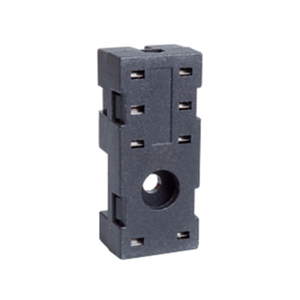

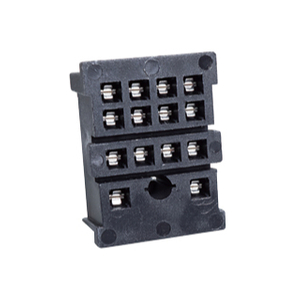

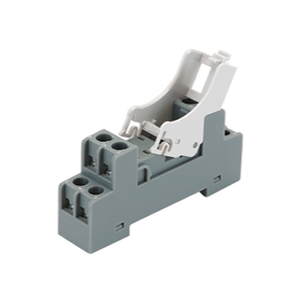

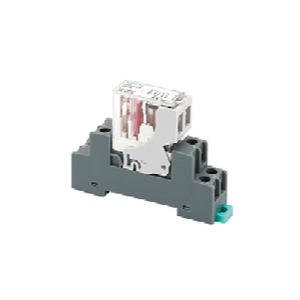

匹配插座 | Zrc05-P Zrc05-e Zrc08-p Zrco8-e Zrb08-e | |||
类似的产品 | 富士通 | FBR610 | ||
奥隆 | G2R | |||
线圈规格（25°C）
额定电压 | 3 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 110 |
线圈电阻ω | 17 | 47 | 68 | 150 | 270 | 610 | 1100 | 2440 | 4300 | 22800 |
额定电压 | 6 | 12 | 24 | 48 | 110 | 220 | ||||
线圈电阻ω | 16 | 63 | 240 | 1085 | 5500 | 21000 |
性能曲线图

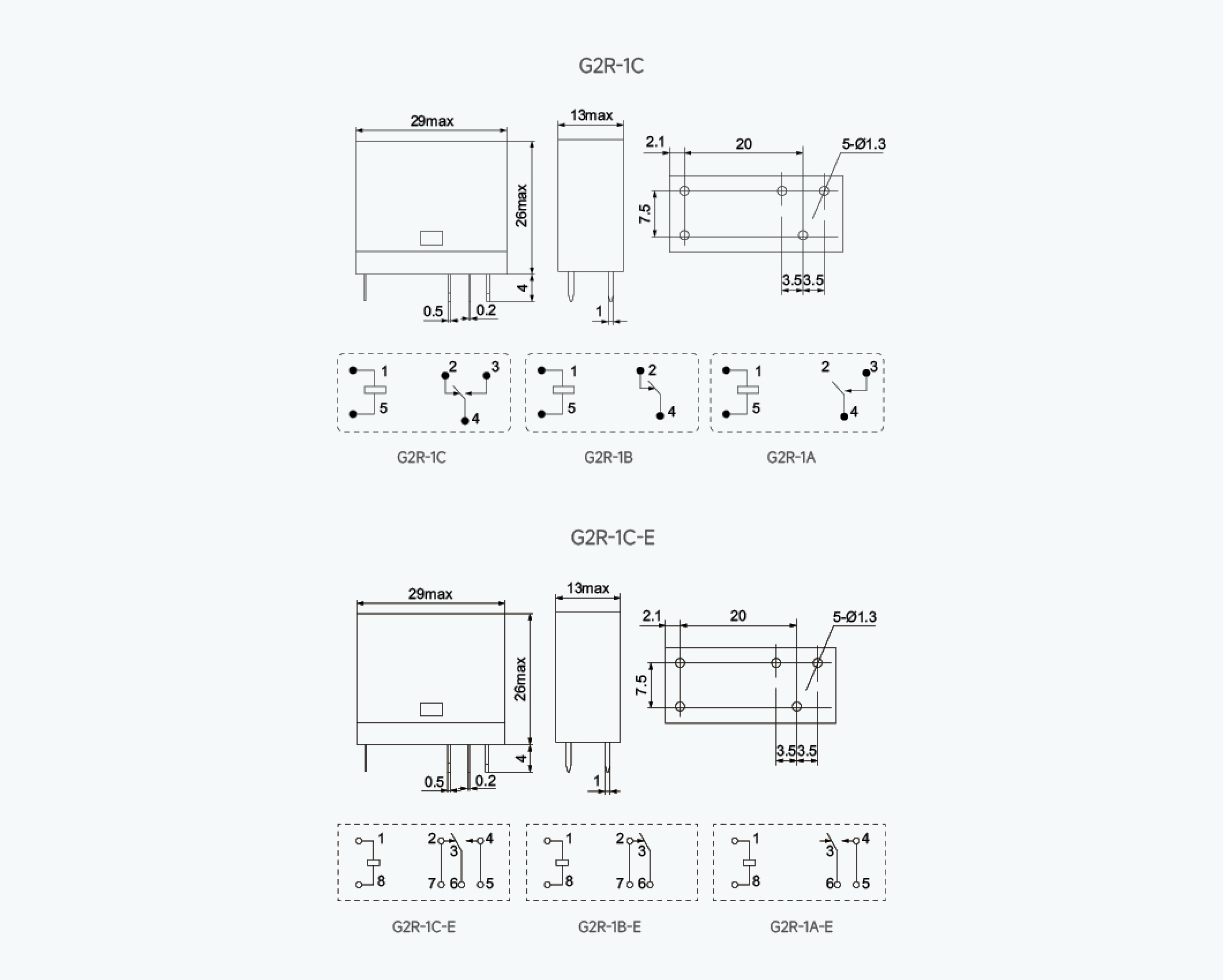

外观图，接线图，安装维度图（MM）
